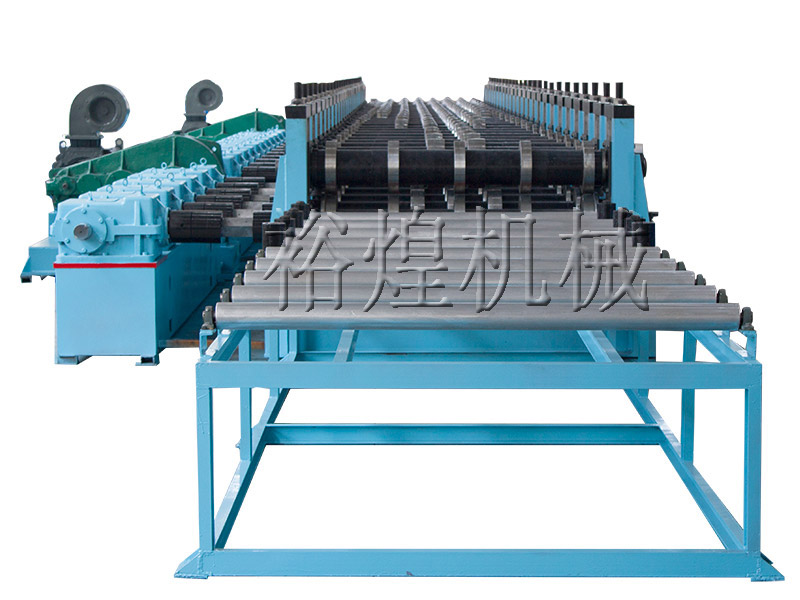

涵洞波紋板設備生產線技術要求：

設備生產條件：

設備占地面積：545×5.0×8(長×寬×高)米。

設備進料方向：左進料。

電壓參數380，50Hz，3相。

液壓油：46#液壓油。

齒輪油：18#雙曲線齒輪油。

電機總容量：約200kw。

設備主要技術參數

加工帶鋼寬度：1200 mm

設備加工的板材厚度：5~8mm

低碳鋼，如鍍鋅板、冷軋板等;

工件長度：4000~8000 mm

工件長度定尺精度：

寬度公差為±3.0 mm

所有孔距公差為±1mm

型材的總長度公差為±5mm

波距公差為±1.0mm;最遠兩個波峰的公差為：±2.0mm

成型工件的波深精度：±1.5 mm

設備的生產速度：

每張板材加工的時間=板材上孔的數量X1.6秒+40秒

軋制產品范圍

本沖壓成型機組一次性完成型材的成型、沖孔、切斷工藝。(以下圖紙僅供參考)

供貨及服務范圍

本條款規定了合同設備的供貨范圍(見表二)，賣方保證所提供設備為全新的、成熟的、完整的和安全可靠的，且設備的技術性能、功能符合技術條件的要求。
